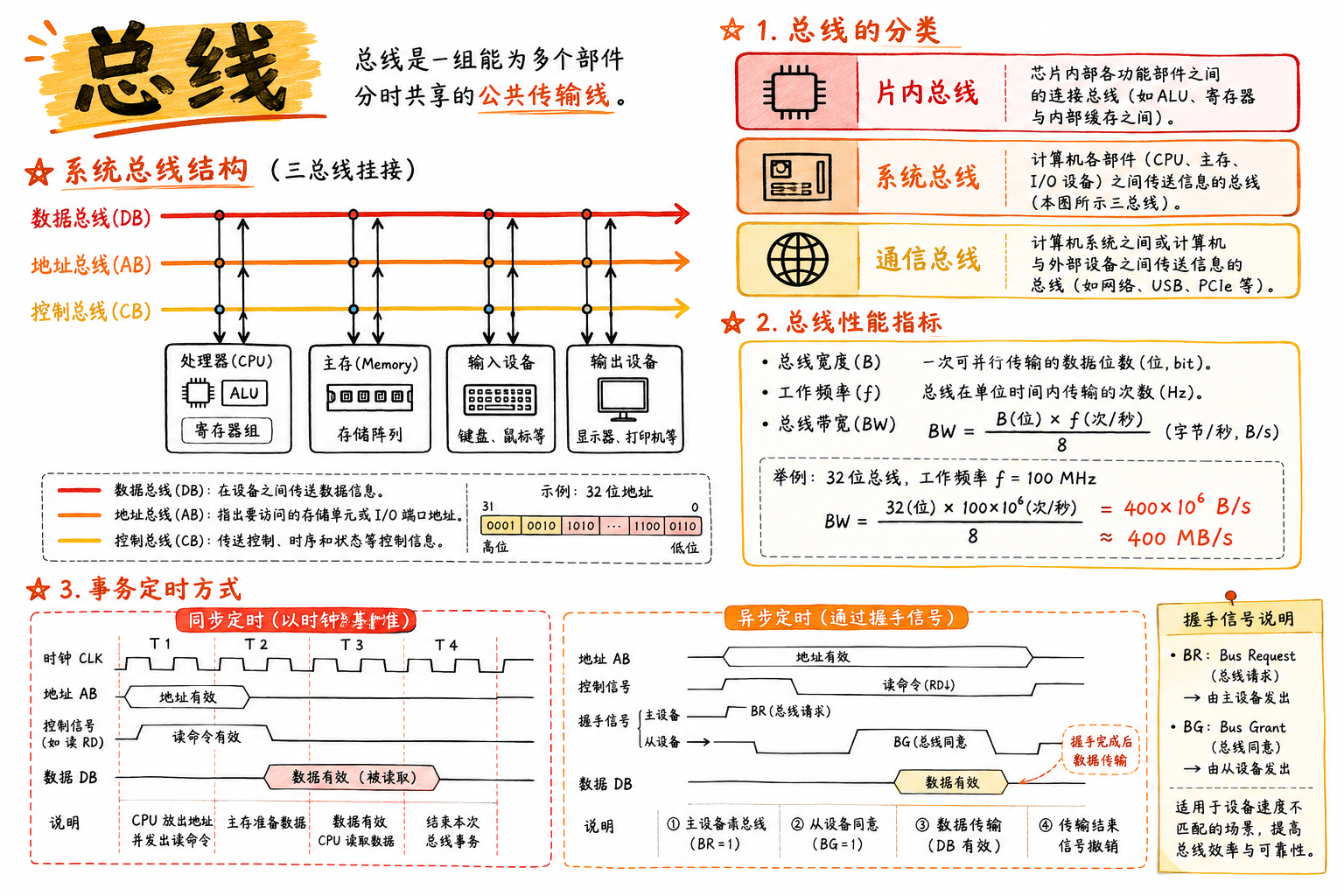

六、总线

本章导览

共 3 个小节：总线的概述、总线的性能指标、总线事务和定时

本章重点

• 总线 = 多部件分时共享的公共传输线
• 分类：片内总线、系统总线（数据 DB / 地址 AB / 控制 CB）、通信总线
• 性能看带宽 = 总线宽度 × 工作频率；定时分同步 / 异步

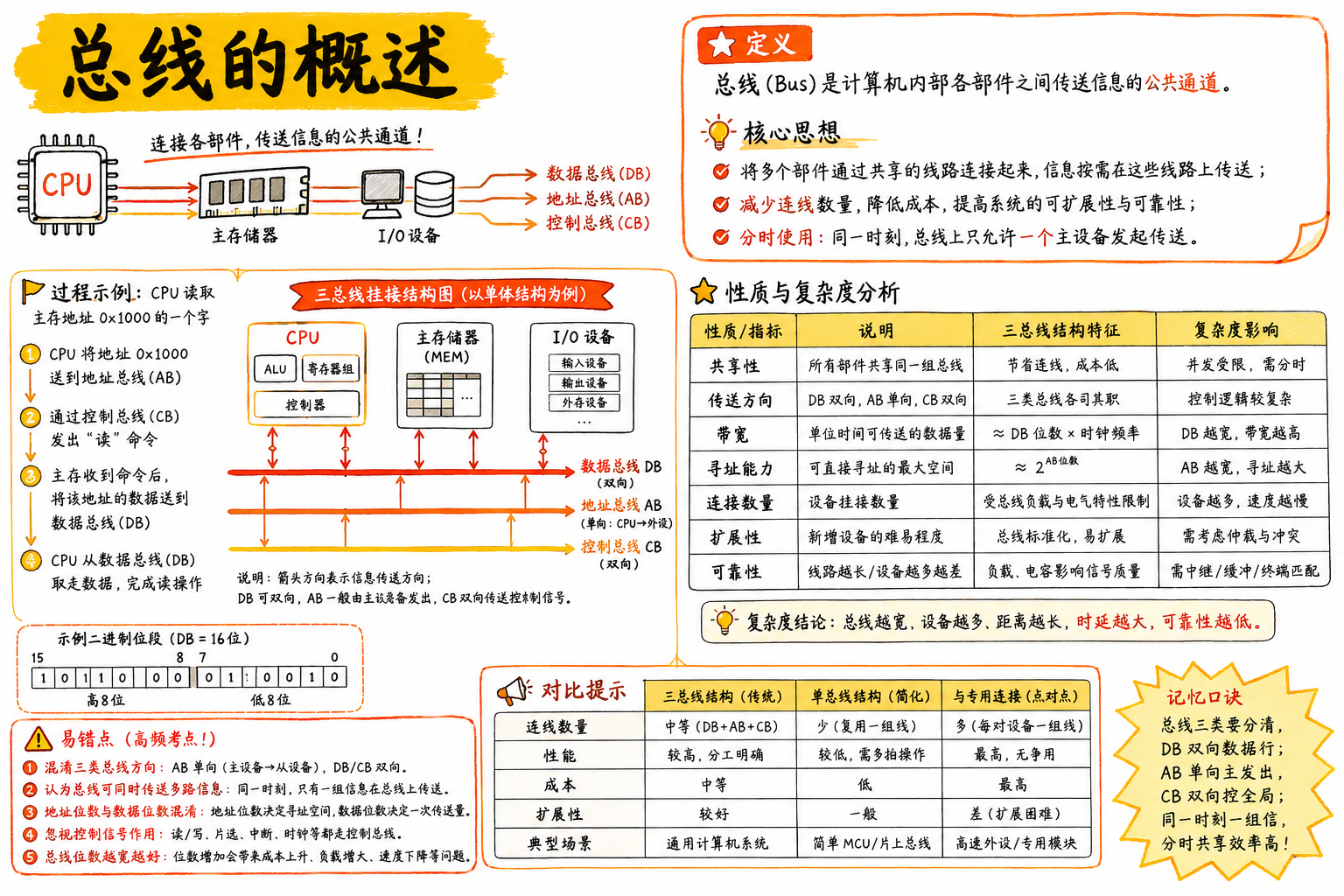

总线的概述

关键点

• 总线是连接各部件、传送信息的公共通道，同一时刻只能一个主设备发起传输
• 三总线结构：数据总线 DB、地址总线 AB、控制总线 CB
• 分时复用减少线数，但会成为性能瓶颈

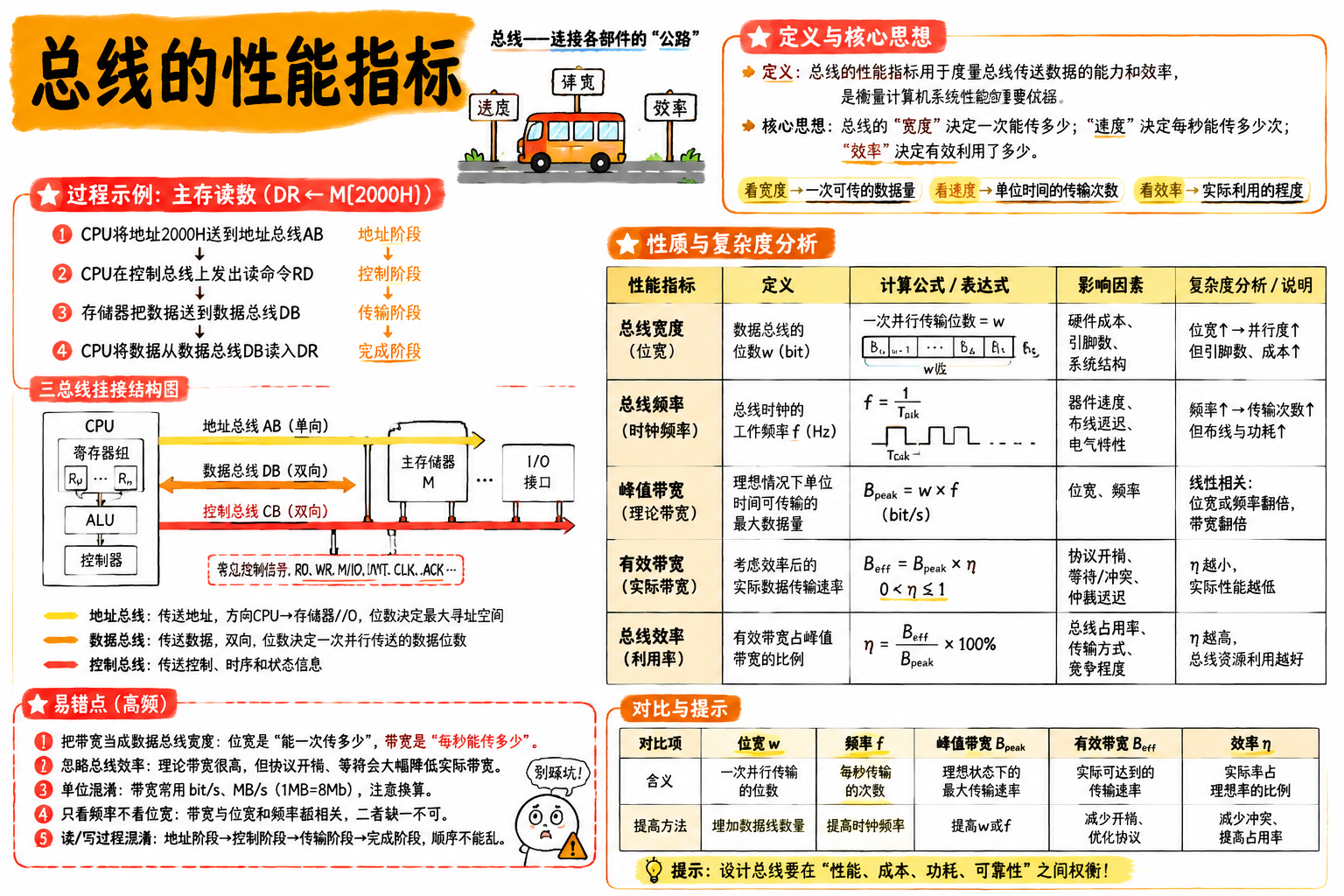

总线的性能指标

关键点

• 总线带宽 BW = 总线宽度（位）× 工作频率，即每秒传输的数据量
• 总线宽度 = 一次并行传输的位数；工作频率越高传得越快
• 区分峰值带宽（理论）与有效带宽（实际）

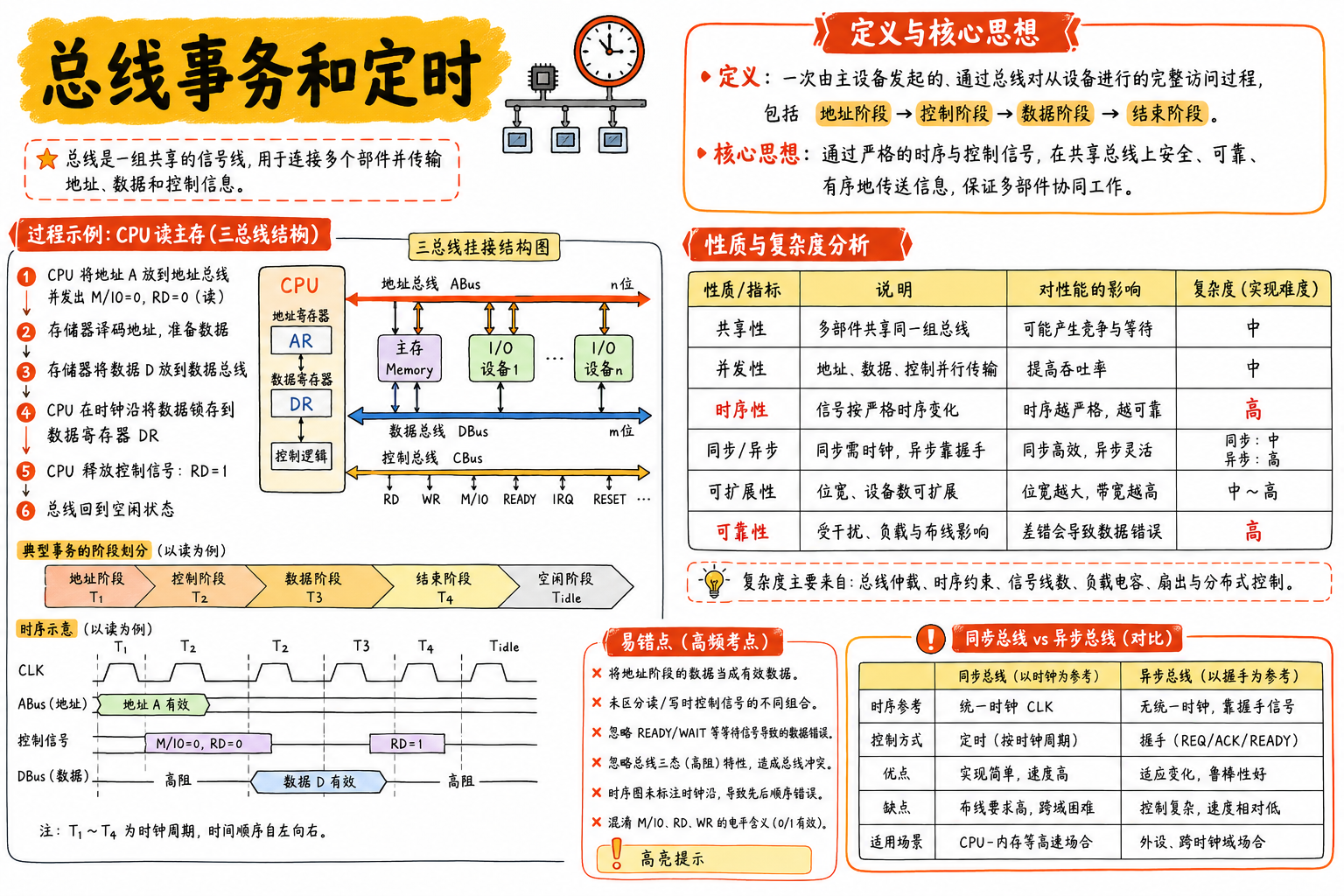

总线事务和定时

关键点

• 总线事务 = 一次完整访问过程（地址 → 数据 → 结束）
• 同步定时：用统一时钟，快但要求设备速度一致
• 异步定时：用握手信号（请求 / 应答），兼容不同速度设备但较慢
