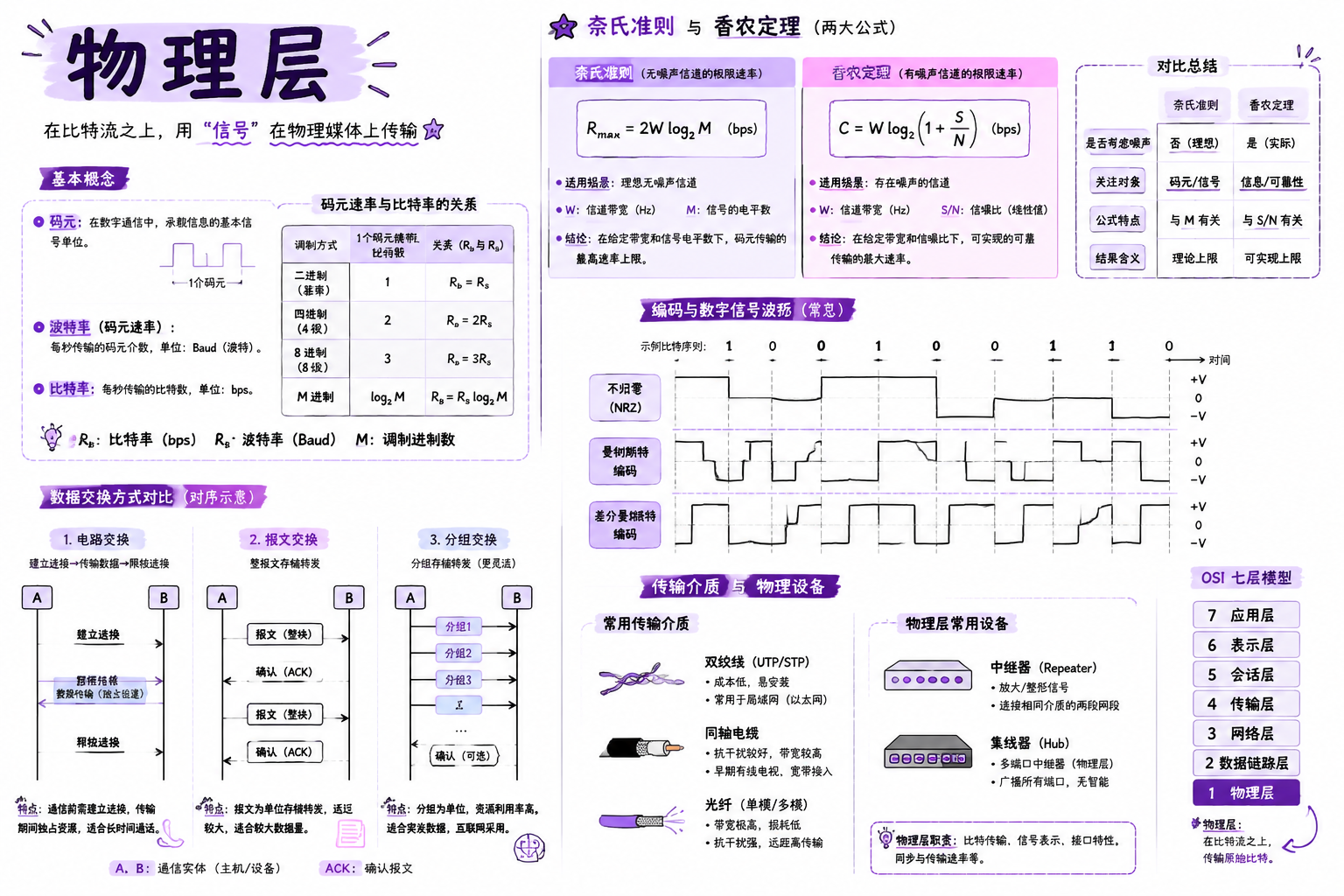

二、物理层

本章导览

共 2 个小节：通信基础、传输介质 & 设备

本章重点

• 两大公式：奈氏准则（理想无噪 C=2W·log₂N）、香农定理（有噪 C=W·log₂(1+S/N)）
• 编码与调制：不归零、曼彻斯特、差分曼彻斯特等
• 数据交换：电路交换 / 报文交换 / 分组交换；物理层设备：中继器、集线器

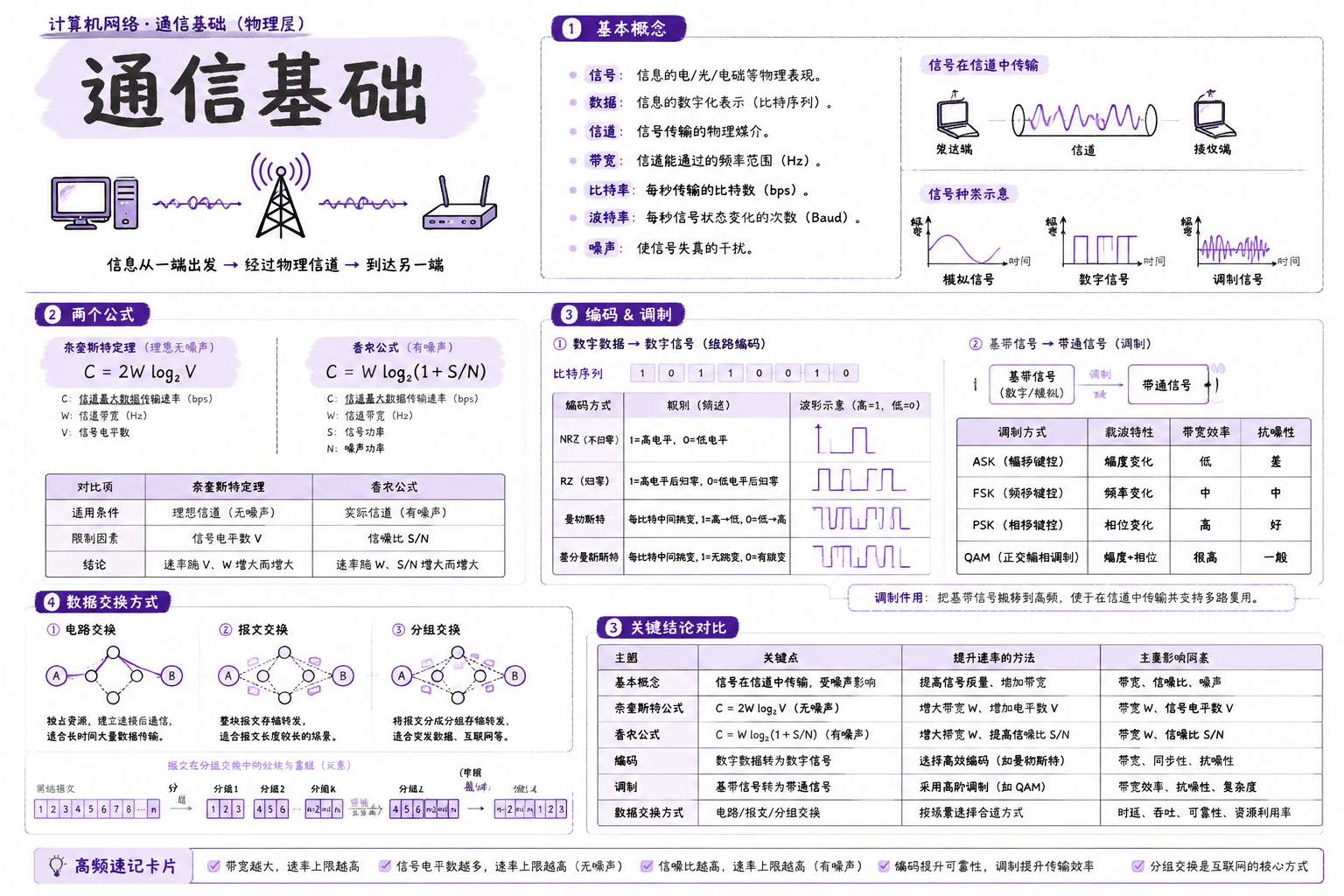

通信基础

关键点

• 核心区分：码元 / 波特率（每秒码元数）vs 比特率（每秒比特数）
• 两大公式：奈氏准则 C=2W·log₂N（无噪极限）、香农定理 C=W·log₂(1+S/N)（有噪极限）
• 数据交换：电路交换（独占、实时）、报文交换、分组交换（存储转发、效率高）

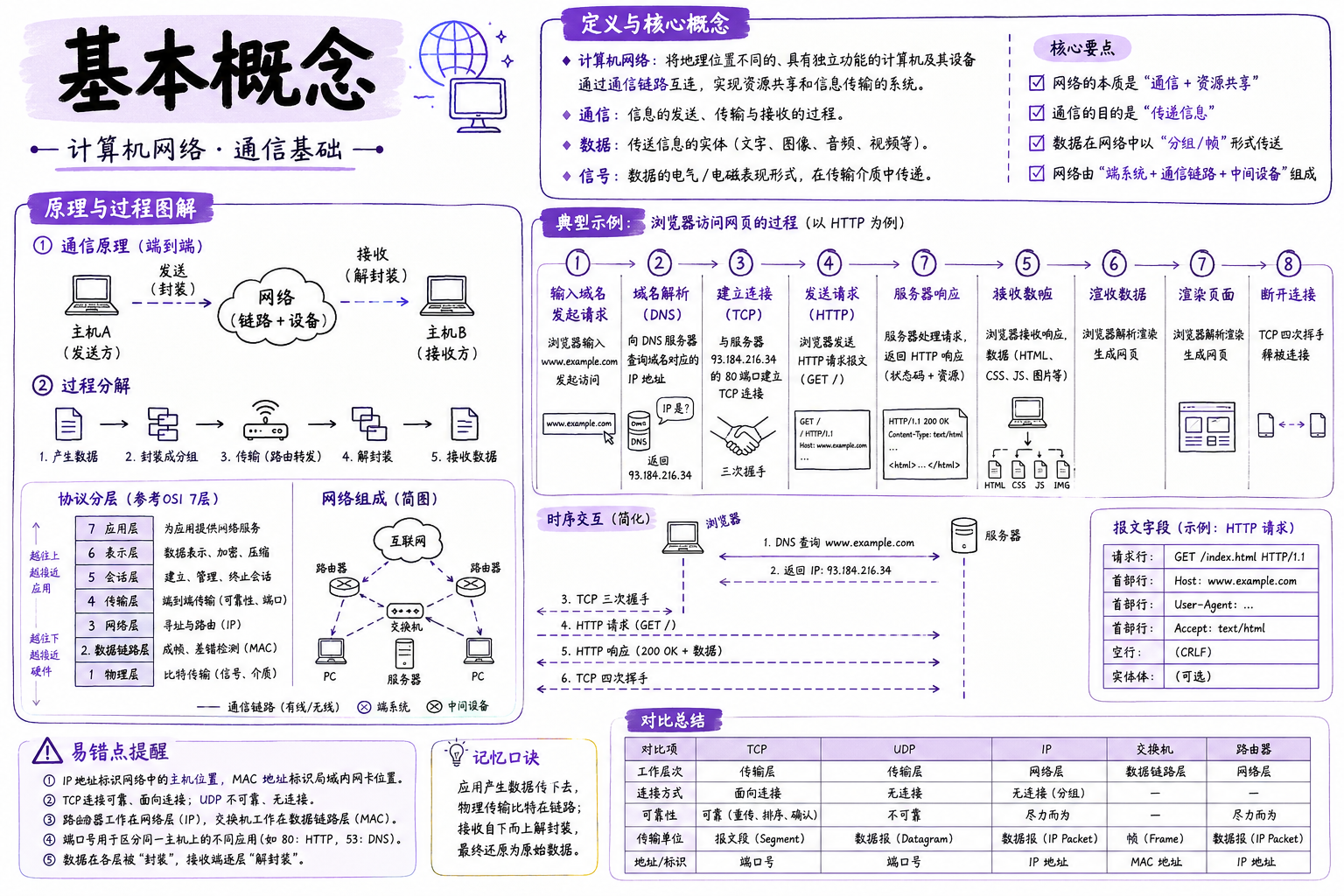

基本概念

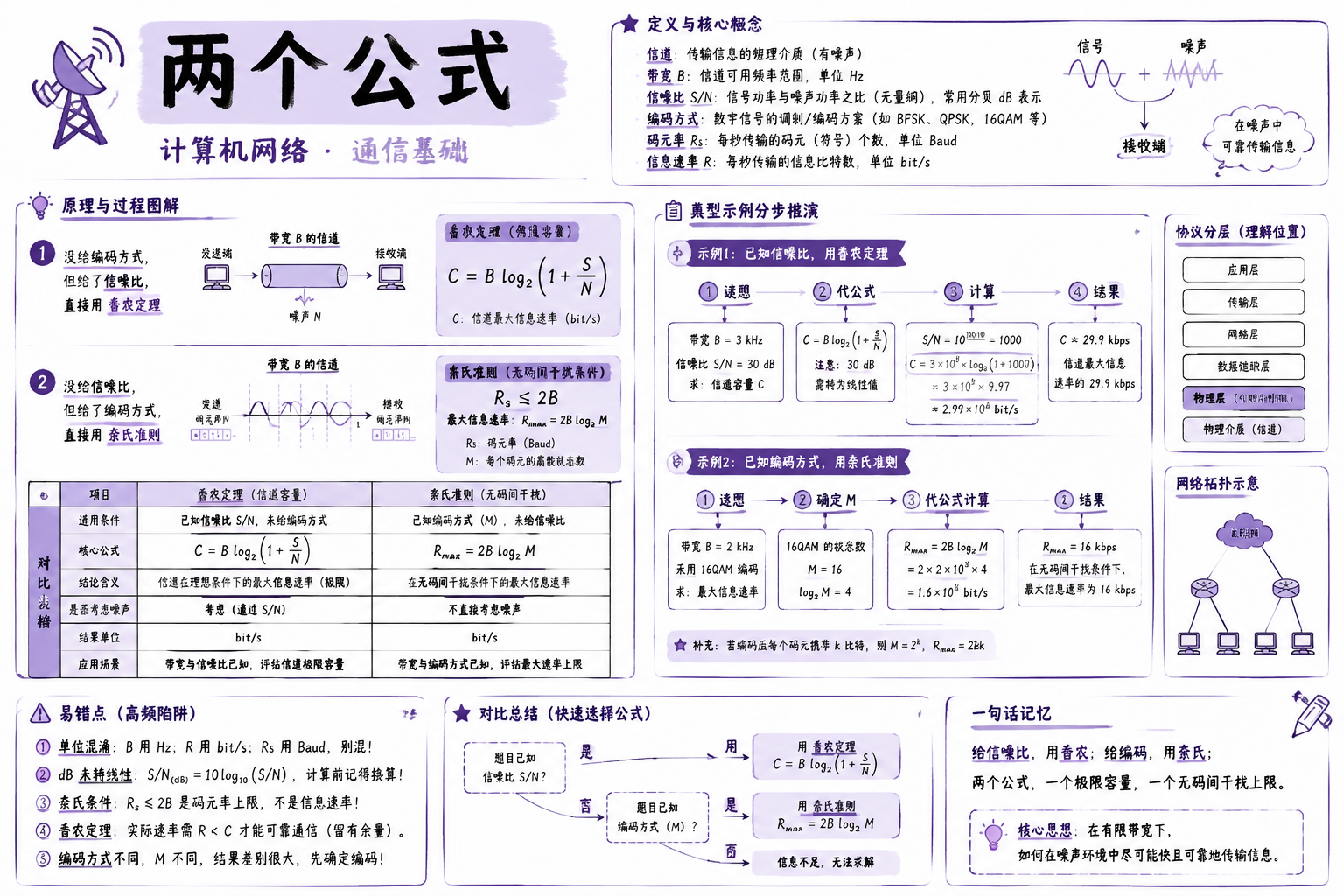

两个公式

关键点

（1）没给编码方式，但给了信噪比，直接用香农定理。 （2）没给信噪比，但给了编码方式，直接用奈氏准则。 （3）同时给了编码方式和信噪比，两者都要计算取其最小值。

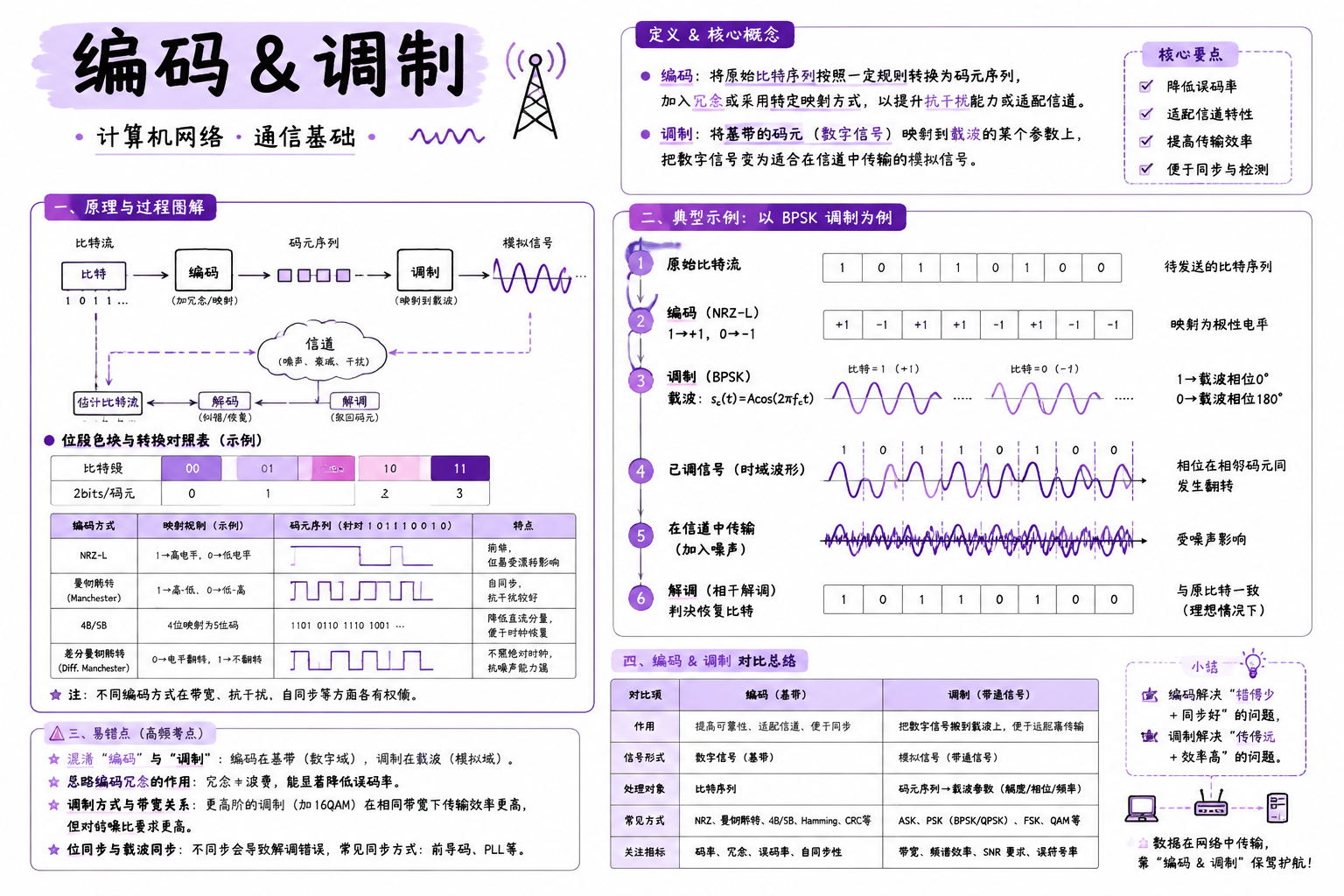

编码 & 调制

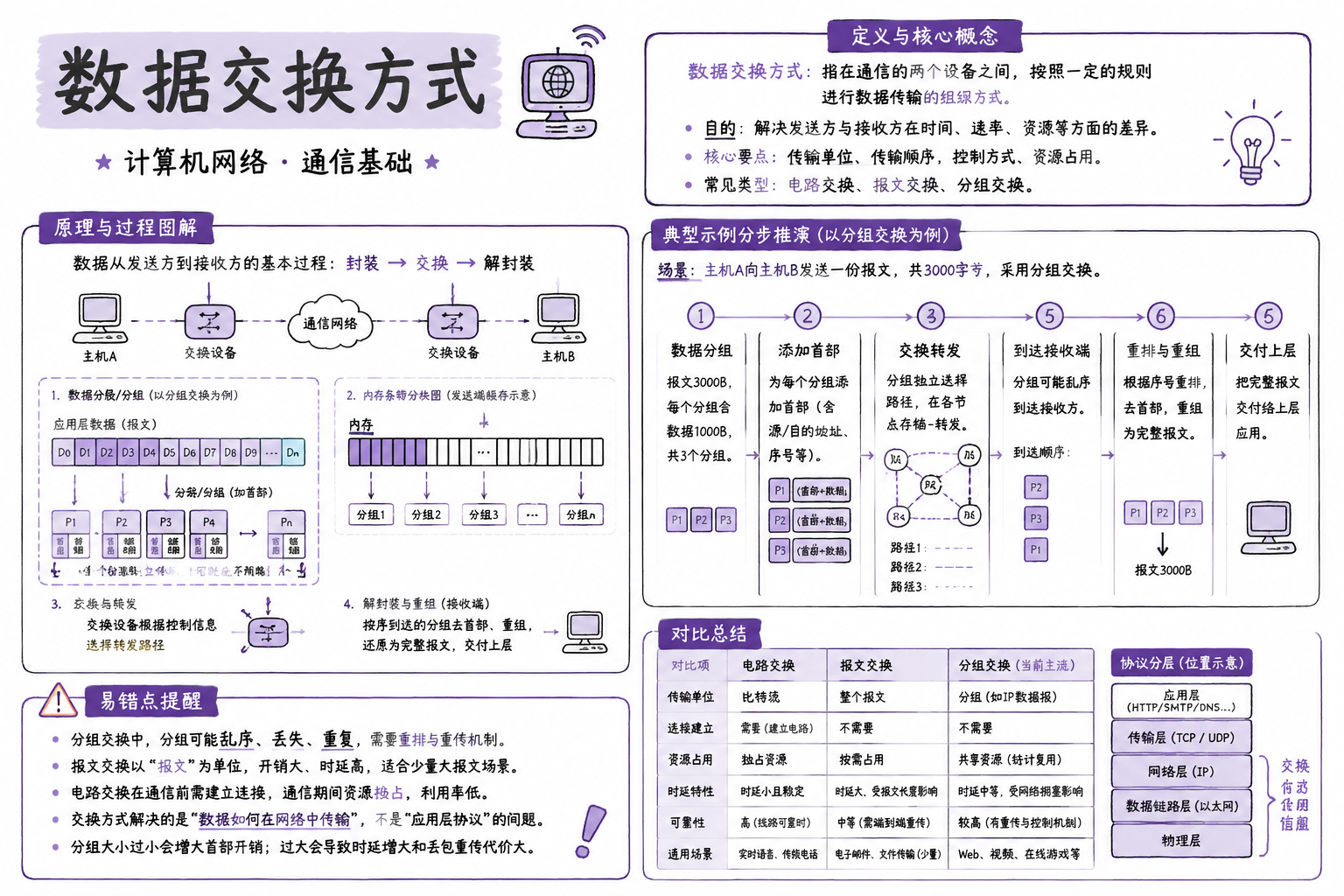

数据交换方式

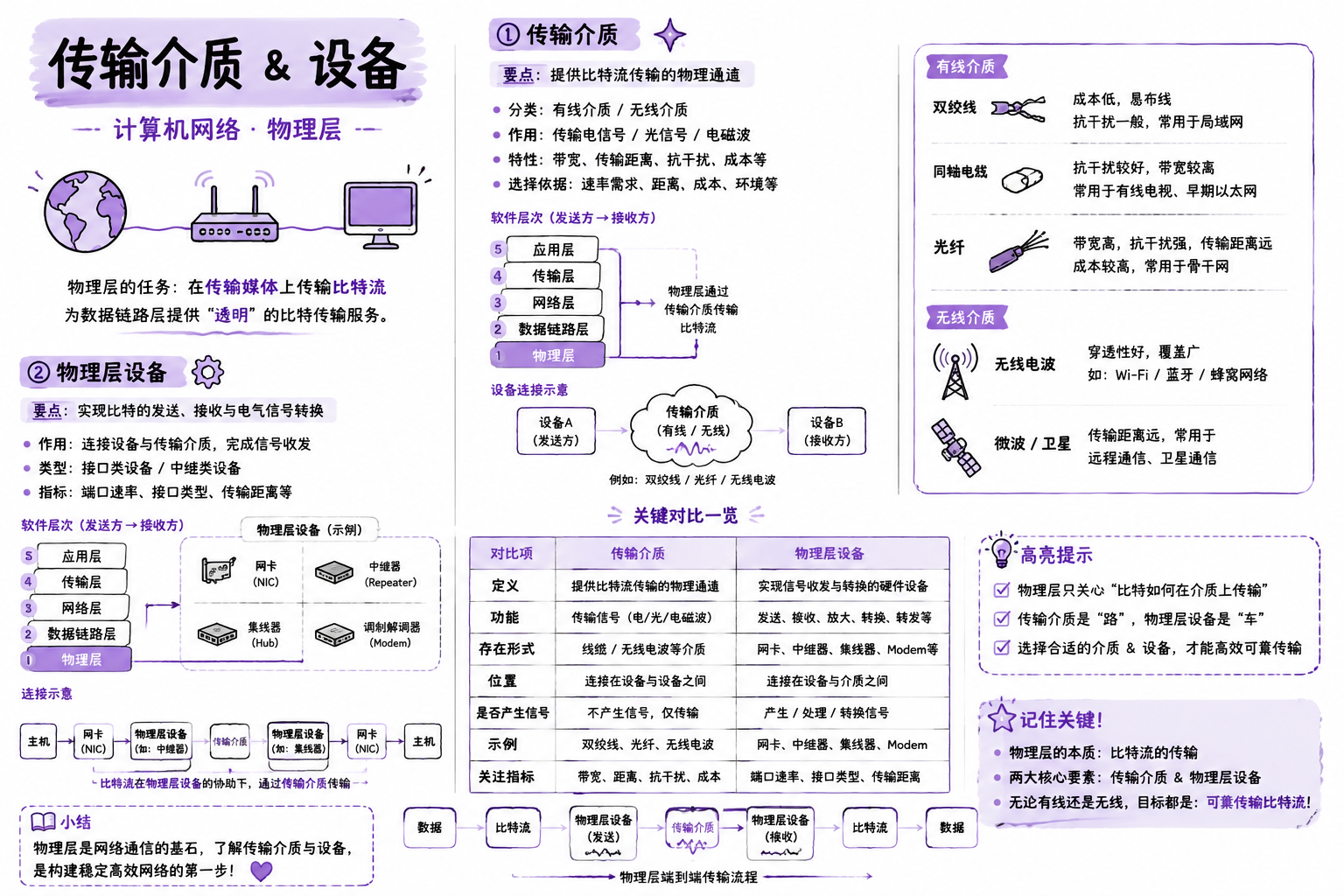

传输介质 & 设备

关键点

• 传输介质：双绞线、同轴电缆、光纤（有线）+ 无线电 / 微波 / 卫星（无线）
• 光纤带宽大、抗干扰、传输远；双绞线便宜，常用于局域网
• 物理层设备：中继器（放大信号）、集线器 Hub（多端口中继器，共享带宽、半双工）

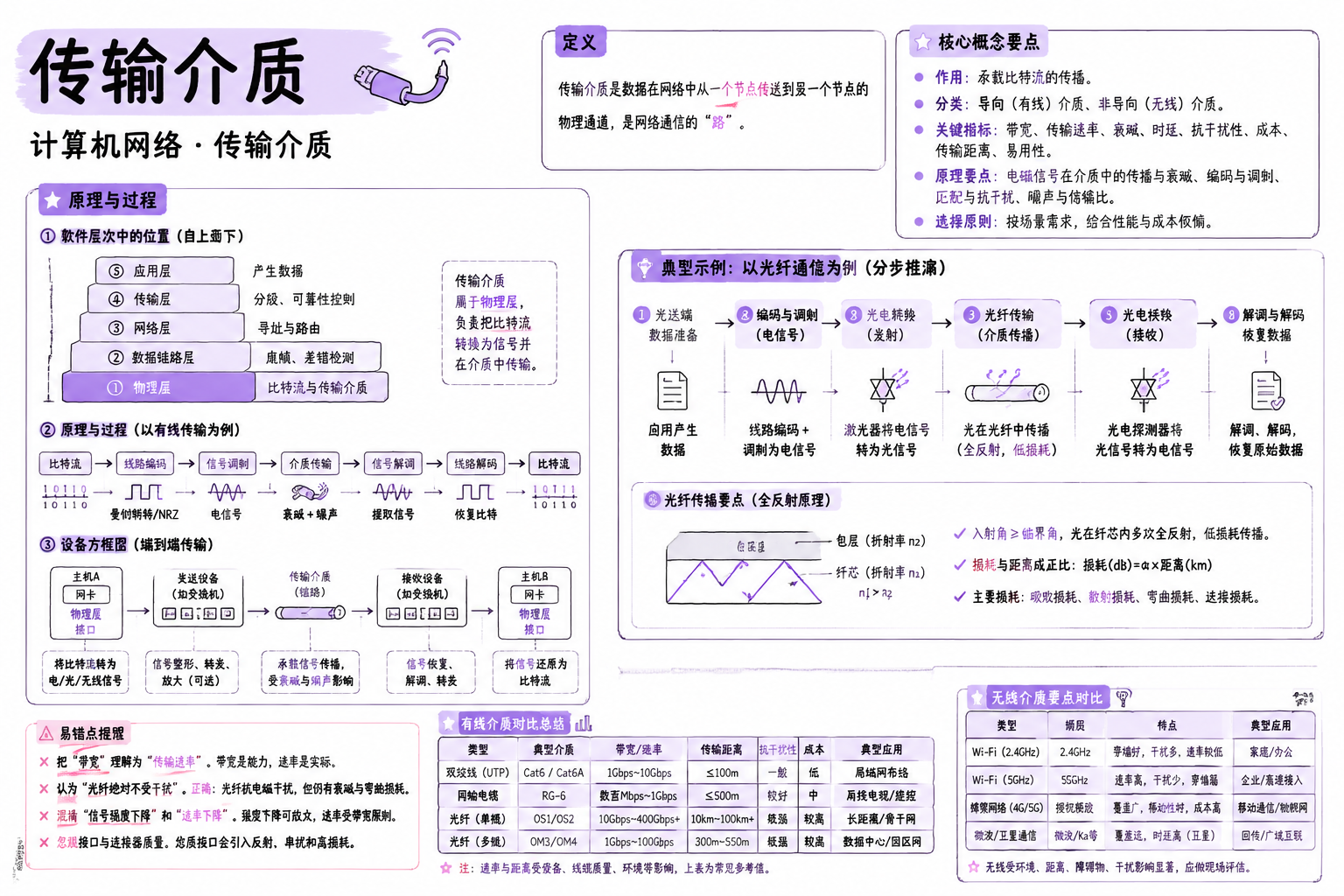

传输介质

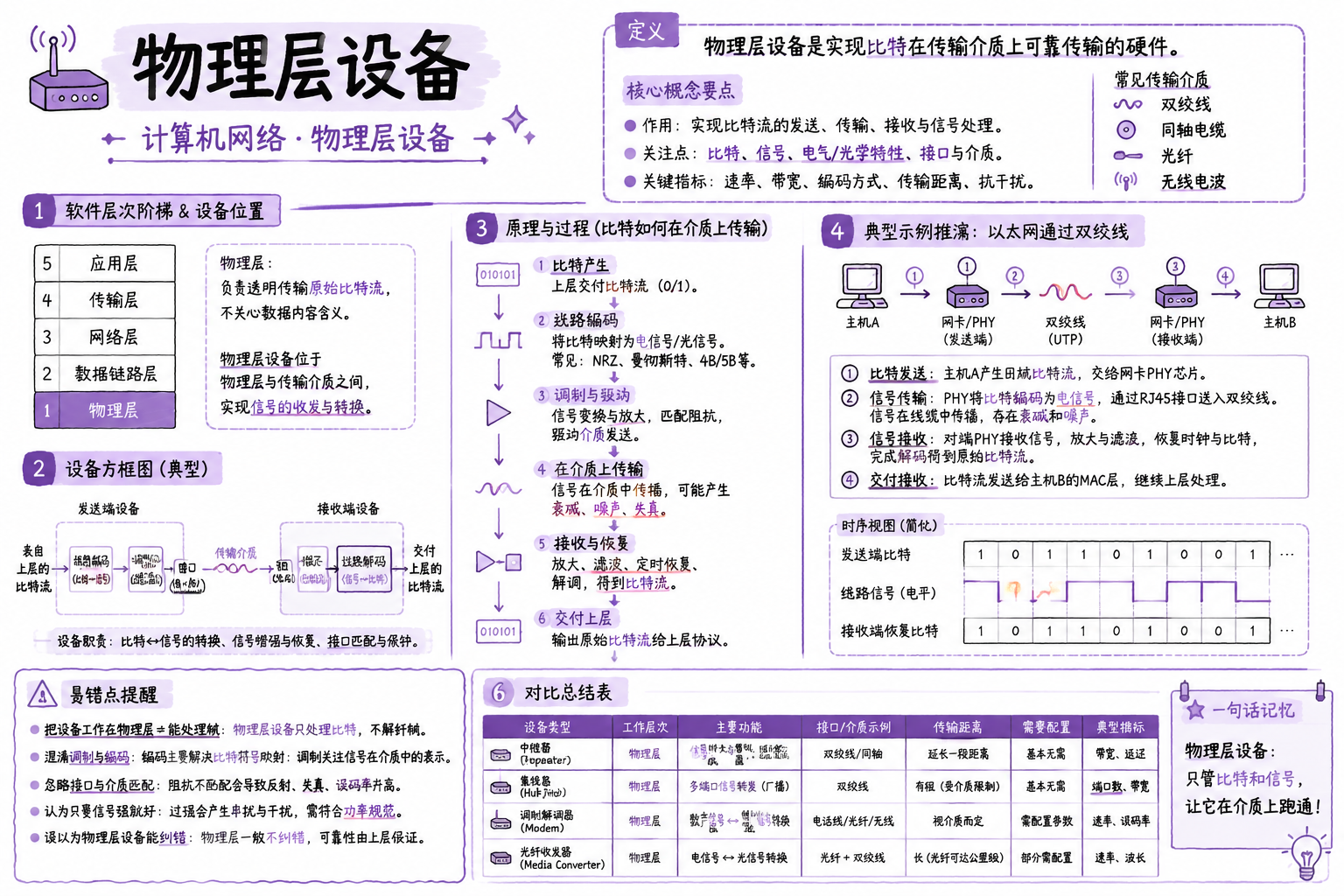

物理层设备
